IPP-5021 单端阻抗变压器的工作频率范围是多少？

2026/5/21 14:11:04
浏览次数: 2

IPP的表面贴装单端阻抗变压器系列专为商业、工业和军事应用设计。这些是离散元件，为空间有限、阻抗匹配难度设计提供了小型、可选择放置的解决方案。单端变压器用于连接不同阻抗的输电线路。频率范围主要为20-2500 MHz。

IPP-5021 单端阻抗变压器的工作频率范围是多少？

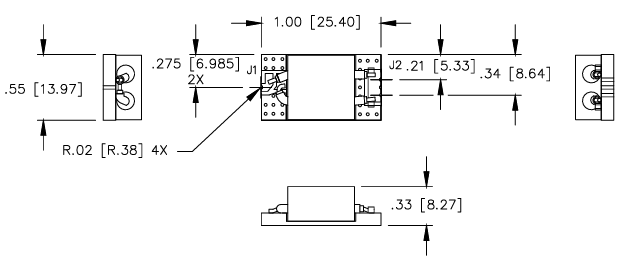

其中，IPP-5021 是一款单端阻抗变压器，工作频率范围为 20 – 1000 MHz（0.02 到 1 GHz），平均功率为 100 瓦。IPP-5021将阻抗从J1的50欧姆转换为J2的12.5欧姆。其插入损耗在20至30 MHz频段小于0.95 dB，30至50 MHz频段小于0.80 dB，50至1000 MHz频段小于0.65 dB。它的VSWR低于1.43：1。

规格参数

动力:100

VSWR Max:1.43:1

插入损耗:50 – 1000 MHz 为 0.65 dB，30 – 50 MHz 为 0.80 dB，20 – 30 MHz 为 0.95 dB

阻抗 J1，J2:J1：50，J2：12.5

包装尺寸:1.00 x 0.55

包装风格:SMD

出口分类:EAR99
在线留言询价
推荐阅读
  • IPP-5021 单端阻抗变压器的工作频率范围是多少？
    点击次数: 2
    2026-05-21
    IPP的表面贴装单端阻抗变压器系列专为商业、工业和军事应用设计。这些是离散元件，为空间有限、阻抗匹配难度设计提供了小型、可选择放置的解决方案。单端变压器用于连接不同阻抗的输电线路。频率范围主要为20-2500 MHz。其中，IPP-5021 是一款单端阻抗变压器，工作频率范围为 20 – 1000 MHz（0.02 到 1 GHz），平均功率为 100 瓦。IPP-5021将阻抗从J1的50欧姆转换为J2的12.5欧姆。其插入损耗在20至30 MHz频段小于0.95 dB，30至50 MHz频段小于0.80 dB，50至1000 MHz频段小于0.65 dB。它的VSWR低于1.43：1。规格参数动力:100VSWR Max:1.43:1插入损耗:50 – 1000 MHz 为 0.65 dB，30 – 50 MHz 为 0.80 dB，20 – 30 MHz 为 0.95 dB阻抗 J1，J2:J1：50，J2：12.5包装尺寸:1.00 x 0.55包装风格:SMD出口分类:EAR99
  • IPP-5020 单端阻抗变压器的定义及详情数据信息
    点击次数: 2
    2026-05-21
    IPP-5020 是一款单端阻抗变压器，工作频率范围为 20 – 1000 MHz（0.02 至 1 GHz），平均功率为 25 瓦。IPP-5020将阻抗从J1的50欧姆转换为J2的25欧姆。其插入损耗小于0.50 dB。它的VSWR低于1.4：1。单端变压器用于连接不同阻抗的输电线路。IPP为天线驱动器、业余无线电、商业和军用应用提供单端阻抗变压器，频率范围为20-2500 MHz。数据详情信息：动力:25VSWR Max:1.40:1插入损耗:0.5阻抗 J1，J2:J1：50，J2：25包装尺寸:1.25 x 0.6包装风格:SMD出口分类:EAR99
  • ADP5300电流降压稳压器的降压调节器操作模式说明
    点击次数: 3
    2026-05-21
    ADP5300是一款高效、超低静态电流降压稳压器，仅消耗180 nA静态电流来调节输出。其降压调节器操作模式如下所示：PWM模式在PWM模式下，ADP5300中的降压调节器以由内部振荡器设置的固定频率运行。在每个振荡器周期开始时，高侧MOSFET开关接通，并在电感器两端发送正电压。电感器电流增加，直到电流感测信号超过峰值电感器电流阈值，从而关断高侧MOSFET开关。该阈值由误差放大器输出设置。在高侧MOSFET关断时间期间，电感器电流通过低侧MOSFET减小，直到下一个振荡器时钟脉冲开始新的周期。滞后模式在滞后模式下，ADP5300中的降压调节器通过调节恒定的峰值电感器电流，用PWM脉冲对略高于其标称输出电压的输出电压进行充电。当输出电压增加直到输出感测信号超过滞后上限阈值时，调节器进入待机模式。在待机模式下，高侧和低侧MOSFET以及大部分电路被禁用，以实现低静态电流和高效率性能。在待机模式下，输出电容器向负载提供能量，输出电压降低，直到低于磁滞比较器的下限阈值。降压调节器唤醒并产生PWM脉冲以再次对输出充电。由于输出电压偶尔会进入待机模式然后恢复，因此滞后模式下的输出电压纹波大于PWM模式下的纹波。模式选择ADP5300包括SYNC/MODE引脚，允许在滞后模式或PWM模式下进行灵活配置。当SYNC/MODE引脚被施加逻辑高电平时，降压调节器被迫在PWM模式下运行。在PWM模式下，调节器可以提供高达500mA的输出电流。该稳压器可以在PWM模式下提供较低的输出纹波和输出噪声，这对噪声敏感的应用非常有用。当SYNC/MODE引脚被施加逻辑低电平时，降压调节器被迫在滞后模式下运行。在滞后模式下，调节器仅消耗180nA的静态电流，这是在零负载下调节输出的典型电流，这使得调节器可以在电池供电系统中充当保活电源。在滞后模式下，调节器提供高达50mA的输出电流，与PWM模式相比，输...
  • ADP5300电流降压稳压器的定义及特征分析
    点击次数: 1
    2026-05-21
    ADP5300是一款高效、超低静态电流降压稳压器，仅消耗180 nA静态电流来调节输出。ADP5300的输入电源电压范围为2.15 V至6.50 V，允许使用多种碱性或镍氢电池、锂离子电池或其他电源。输出电压可通过外部VID电阻器和工厂保险丝在0.8 V至5.0 V之间选择。整个解决方案只需要四个微小的外部组件。ADP5300可以通过SYNC/mode引脚在滞后模式和脉宽调制（PWM）模式之间运行。滞后模式下的调节器在小于1mW的功率下实现了出色的效率，并提供高达50mA的输出电流。PWM模式下的调节器产生较低的输出纹波，并提供高达500mA的输出电流。设备运行期间的灵活配置能力实现了非常高效的电源管理，以满足最长的电池寿命和低系统噪声要求。ADP5300包含一个VOUTOK标志，该标志监测输出电压，并在PWM模式下以2 MHz的开关频率运行。SYNC/MODE可以与1.5 MHz至2.5 MHz的外部时钟同步。ADP5300包括一个STOP引脚，可以暂时禁用调节器开关，这样可以实现安静的系统环境，从而有利于噪声敏感电路，如数据转换、RF数据传输和模拟感测。ADP5300的其他关键功能包括单独的启用、QOD和安全功能，如过电流保护（OCP）、热关断（TSD）和输入欠压锁定（UVLO）。ADP5300提供10引脚、3 mm×3 mm LFCSP，额定工作温度范围为-40°C至+125°C。特性输入电源电压范围：2.15 V至6.50 V工作电压低至2.00 V超低180 nA静态电流可选输出电压为0.8 V至5.0 VPWM模式下全温度范围内输出精度为±1.5%可选择磁滞模式或PWM操作模式输出电流滞后模式下高达50mAPWM模式下高达500mAVOUTOK标志监测输出电压超快停止切换控制100%占空比运行模式PWM模式下的典型开关频率...
  • ADP7105（LDO）线性稳压器的限流和热过载保护
    点击次数: 3
    2026-05-21
    ADP7105是一款CMOS低压差（LDO）线性稳压器，工作电压为3.3V至20V，可提供高达500mA的输出电流。这种高输入电压LDO非常适合调节从1.22V到19V轨道运行的高性能模拟和混合信号电路。ADP7105采用专有架构，提供高电源抑制和低噪声，并实现了出色的线路和负载瞬态响应。限流和热过载保护ADP7105受到电流和热过载保护电路的保护，不会因过度功耗而损坏。ADP7105的设计目的是在输出负载达到775mA（典型值）时限制电流。当输出负载超过775mA时，输出电压降低以保持恒定的电流限制。随着输出电压的下降，电流被折回到大约50mA，以尽量减少LDO稳压器内部的热量产生。包括热过载保护，将结温限制在最高150°C（典型）。在极端条件下（即高环境温度和/或高功耗），当结温开始升至150°C以上时，输出关闭，输出电流降至零。当结温降至135°C以下时，输出再次打开，输出电流恢复到其工作值。考虑从VOUT到地发生硬短路的情况。起初，ADP7105限制了电流，因此只有775mA的电流被传导到短路中。如果结的自热足够大，导致其温度升高到150°C以上，则激活热关断，关闭输出并将输出电流降至零。当结温冷却并降至135°C以下时，输出打开并传导775mA至短路，再次导致结温升至150°C以上。135°C和150°C之间的这种热振荡会导致775 mA和0 mA之间的电流振荡，只要输出端仍然存在短路，这种振荡就会持续下去。电流限制和热限制保护旨在保护设备免受意外过载情况的影响。为了可靠运行，必须从外部限制器件功耗，使结温不超过125°C。
