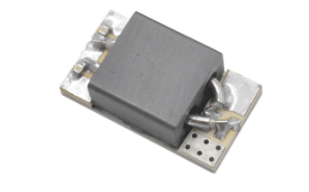

IPP-5014 单端阻抗变压器的定义及规格参数

2026/5/22 9:40:14

浏览次数: 2

IPP-5014 是一种单端阻抗变压器，主要用于连接不同阻抗的输电线路，其工作频率范围为 30 – 1000 MHz（0.03 至 1 GHz），平均功率为 100 瓦。

IPP-5014将阻抗从J1的50欧姆转换为J2的12.5欧姆。其插入损耗在30至50 MHz范围内小于0.75 dB，在50至1000 MHz范围内小于0.60 dB。它的VSWR低于1.43：1。

它的常见应用主要为天线驱动器、业余无线电、商业和军用应用。

规格信息：

动力:100

VSWR Max:1.43:1

插入损耗:30-50 MHz < 0.75,50-1000 MHz < 0.60 dB

阻抗 J1，J2:J1：50，J2：12.5

包装尺寸:1.00 x 0.55

包装风格:SMD

出口分类:EAR99
