ZC2PD-01263-S+分路器/合路器的定义及特点说明

2026/5/26 14:32:08
浏览次数: 1

Mini-Circuits的ZC2PD-01263-S+是一款超宽带双向0˚分路器/合路器，覆盖范围从1到26.5 GHz，支持包括5G、Ku波段、K波段、仪器仪表等在内的广泛应用。该型号作为分路器时，可提供20W的功率处理能力，在整个工作频率范围内具有极低的插入损耗，从而最大限度地减少了功率损耗，并实现了从输入到输出的卓越信号功率传输。

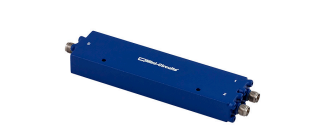

ZC2PD-01263-S+分路器/合路器的定义及特点说明

ZC2PD-01263-S+采用3.75 x 1.02 x 0.5英寸的机箱封装，配有超级SMA连接器。

ZC2PD-01263-S+适用于具有广泛功率需求的系统。其20W的功率处理能力和低插入损耗相结合，使该型号成为分配信号同时保持信号功率良好传输的合适选择。

主要特点

•超宽带，1至26.5 GHz

•低插入损耗，典型值为0.7 dB。

•高隔离，典型值33 dB。

•20W功率处理

•低振幅不平衡，典型值为0.04 dB。

应用程序

•固定卫星

•5G

•移动

•空间研究

•测试配件
