ZC3PD-18263-S+宽带分路器/合路器的简述及特性

2026/5/26 14:45:33
浏览次数: 1

Mini-Circuits的ZC3PD-18263-S+是一款超宽带三向0˚分路器/合路器，覆盖范围从18至26.5 GHz，支持包括K波段、仪器仪表等在内的广泛应用。

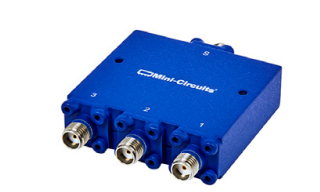

ZC3PD-18263-S+宽带分路器/合路器的简述及特性

该型号作为分路器时，可提供20W的功率处理能力，且在整个工作频率范围内具有极低的插入损耗，从而最大限度地减少了功率损耗，并确保从输入到输出的信号功率传输表现出色。ZC3PD-18263-S+采用1.5 x 1.7 x 0.5英寸的机箱封装，配备超级SMA连接器。

并且其20W的功率处理能力和低插入损耗相结合，使该型号成为分配信号同时保持信号功率良好传输的合适选择。

特性

•宽带，18000至26500 MHz

•插入损耗低，典型值为0.9 dB。

•低振幅不平衡，典型值为0.17 dB。

•出色的驻波比，典型值1.09 dB。

•高隔离，典型值35 dB。

应用程序

•固定卫星

•K波段

•移动

•空间研究

•测试配件
