QPB3238J固态驱动放大器的简述及特征说明

2026/5/27 14:36:37

浏览次数: 1

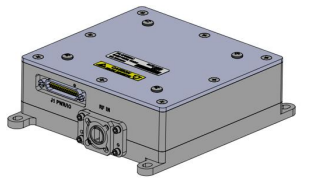

QPB3238J是一款固态驱动放大器，工作频率范围为32-38 GHz，饱和输出功率可达42 dBm（15瓦）。其紧凑的尺寸和重量使其非常适合在32-38 GHz频段驱动Qorvo的Spatium SSPA，适用于电子战、雷达和军事通信应用。

QPB3238J包含一个直流使能功能，可用于对放大器的射频输出进行脉冲调制。在空白（禁用）模式下，放大器的电流降至接近0A，从而降低了噪声和功耗。

射频输入和输出通过WR28波导连接实现。

直流电源和控制/监控接口通过微型D-Sub连接器提供。

特征

•频率范围：32 – 38 GHz

•饱和输出功率：43 dBm（PIN=5 dBm，脉冲）

•饱和输出功率：42 dBm（PIN=5 dBm，CW）

•固态MMIC可靠性

•即时开启（无预热）

•空白模式

•快速直流脉冲

应用

•TWTA更换

•电子战

•雷达

•通讯

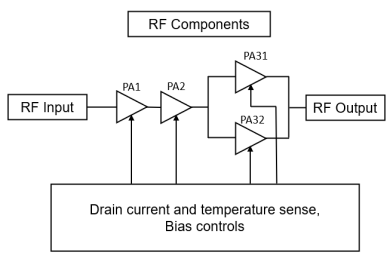

QPB3238J其功能框图如下：
