QPB0220J GaN MMIC技术固态驱动放大器的基础信息

2026/5/27 14:40:47
浏览次数: 1

QPB0220J是一款基于GaN MMIC技术的固态驱动放大器，工作范围为2-18 GHz，饱和输出功率为39.1 dBm（8瓦）。其紧凑的尺寸和重量使其能够用于驱动电子战和雷达应用中微波高功率发射机中的多个Spatium功率放大器。

QPB0220J GaN MMIC技术固态驱动放大器的基础信息

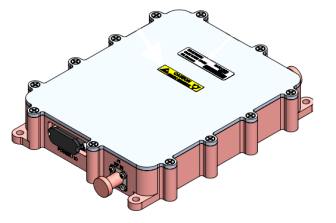

平面多级驱动模块，适用于在2-18 GHz频段运行的现有Spatium平台。该模块配备可变衰减器和温度传感器，可补偿工作温度范围内的增益变化。门偏置和可变衰减器的设置可通过非易失性I2C数字电位器进行数字编程。射频输入和输出通过SMA连接器实现。直流和控制接口通过微型D-Sub连接器提供。

特征

•频率范围：2 – 18 GHz

•饱和输出功率：39.1 dBm（PIN=14 dBm）

•固态MMIC可靠性

•即时开启（无预热）

应用

•空间驱动放大器

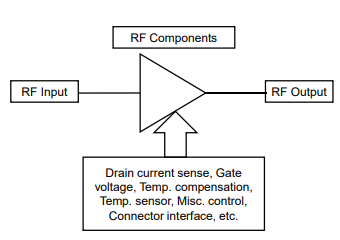

QPB0220J其功能框图如下：

QPB0220J GaN MMIC技术固态驱动放大器的基础信息
