QPM1021 100 W GaN功率放大器的基础信息

2026/5/27 14:45:31

浏览次数: 1

Qorvo的QPM1021是一款采用Qorvo量产的0.15微米硅碳氮化镓（GaN on SiC）工艺制造的封装式高功率放大器。QPM1021的工作频率为10-12吉赫兹，可提供100瓦（50分贝毫瓦）的饱和输出功率，具有20分贝的大信号增益和超过32%的功率附加效率。

QPM1021采用10引脚、19.05 x 19.05毫米的螺栓固定封装，配有纯铜基座，以实现卓越的热管理。两个射频端口内部均已进行直流阻断处理，并匹配至50欧姆，便于系统集成。

QPM1021非常适合商用和军用雷达系统、卫星通信系统以及数据链路。

符合RoHS标准。

特征

•频率范围：10-12 GHz

•PSAT：>50 dBm（PIN=28 dBm）

•PAE:>32%（PIN=28 dBm）

•大信号增益：>20 dB（PIN=28 dBm）

•小信号增益：>26 dB

•偏压：VD=28 V，IDQ=2.0 A

•包装尺寸：19.05 x 19.05 x 4.52毫米

•脉冲操作下的性能

应用

•雷达

•电子战

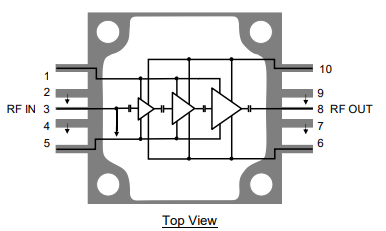

QPM1021其功能框图如下：
