QPM2239 Ku波段放大器模块的简述及特征分析

2026/5/27 15:24:45
浏览次数: 1

Qorvo的QPM2239是一款封装式大功率Ku波段放大器模块，采用Qorvo的0.15微米硅碳氮化镓（SiC）上氮化镓（GaN）生产工艺（QGaN15）制造。QPM2239的工作频率范围为13至15.5吉赫兹，可提供80瓦的饱和输出功率和29分贝的小信号增益，同时实现超过25%的功率附加效率。

QPM2239 Ku波段放大器模块的简述及特征分析

QPM2239采用10引脚、19.05 x 19.05毫米的螺栓固定封装，底部为铜基，以实现卓越的热管理。它能够支持各种工作条件，以最佳地满足系统需求。凭借良好的热性能，它能够支持一系列偏置电压，并且在连续波（CW）工作状态下表现良好。

QPM2239在两个射频端口上均装有隔直电容，且这些电容与50欧姆阻抗匹配。非常适合支持商业和军事市场中的通信和雷达应用，且符合RoHS标准。

特征

•频率范围：13-15.5 GHz

•PSAT（PIN=25 dBm）：49 dBm

•PAE（PIN=25 dBm）：>25%

•IM3（POUT/音调=38 dBm）：-22 dBc

•小信号增益：29 dB

•偏压：CW，VD=+28 V，IDQ=800 mA，VG=-2.5 V典型值。

•包装尺寸：19.05 x 19.05 x 4.5毫米

应用

•商用甚小口径终端

•军用卫星通信

•数据链路

•雷达

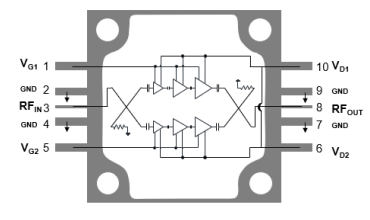

QPM2239其功能框图如下：

QPM2239 Ku波段放大器模块的简述及特征分析
