QPA2640T高功率MMIC放大器的基础信息

2026/5/27 15:27:38

浏览次数: 1

Qorvo的QPA2640T是一款高功率MMIC放大器，采用Qorvo的0.15微米GaN on SiC生产工艺（QGaN15）制造，并安装在高导热性接片上。QPA2640T工作频率为20-40 GHz，可提供8 W的饱和输出功率，具有12 dB的大信号增益和12%的功率附加效率。

为了简化系统集成，QPA2640T在两个输入/输出端口上均集成了隔直电容，从而实现了与50欧姆的完全匹配。

QPA2640T非常适合支持商业和军事市场中的通信和雷达应用。

QPA2640T在晶圆上经过100%的直流和射频测试，以确保符合电气规格。

无铅且符合RoHS标准

特征

•频率范围：20-40GHz

•PSAT（PIN=27 dBm）：39 dBm

•PAE（PIN=27 dBm）：12%

•功率增益（PIN=27 dBm）：12 dB

•小信号增益：22 dB

•回波损耗：>7 dB

•偏压：VD=18 V，IDQ=2040 mA，VG≈-2.3 V典型值。

•尺寸：3.58 x 6.05 x 0.33毫米

应用

•通讯

•雷达

•点对点无线电

•电子战

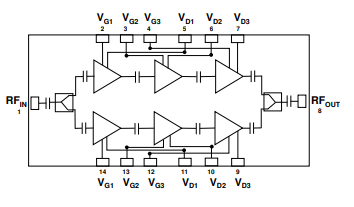

QPA2640T其功能框图如下：
