QPA3055P高功率S波段放大器的基础信息

2026/5/27 15:30:18
浏览次数: 1

Qorvo的QPA3055P是一款封装式高功率S波段放大器，采用Qorvo的0.25微米硅碳氮化镓（SiC）上氮化镓（GaN）生产工艺（QGaN25）制造。QPA3055P的工作频率范围为2.9至3.5吉赫兹，可提供100瓦的饱和输出功率和25分贝的大信号增益，同时实现53%的功率附加效率。

QPA3055P高功率S波段放大器的基础信息

QPA3055P采用10引脚、15.2 x 15.2毫米的螺栓固定封装，并采用铜基板以实现卓越的热管理。它能够支持多种工作条件，以最大限度地满足系统需求。凭借良好的热性能，它能够支持各种偏置电压，并在短脉冲和长脉冲操作下均表现良好。

QPA3055P MMIC的两个射频端口上均装有隔直电容，且与50欧姆阻抗匹配。QPA3055P非常适用于商用和军用雷达系统。

符合RoHS标准。

特征

•频率范围：2.9-3.5 GHz

•PSAT（PIN=25 dBm）：50 dBm

•PAE（PIN=25 dBm）：>53%

•功率增益（PIN=25 dBm）：25 dB

•偏置：VD=30V，IDQ=300mA，PIN=25dBm

•备用偏置：VD=30 V，IDQ=1500 mA，PIN=22 dBm

•脉宽=15ms，直流=30%，脉宽=100us，直流=10%

•包装尺寸：15.2 x 15.2 x 3.5毫米

应用

•雷达

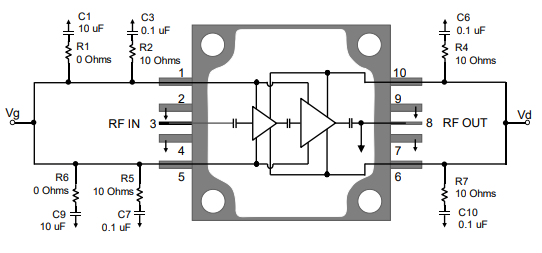

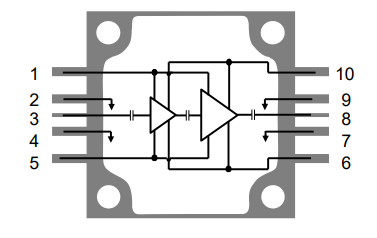

QPA3055P其功能框图如下：

QPA3055P高功率S波段放大器的基础信息

QPA3055P高功率S波段放大器的基础信息
