QPA2212D Ka波段功率放大器的基础信息

2026/5/27 15:52:27

浏览次数: 1

Qorvo的QPA2212D是一款Ka波段功率放大器，采用Qorvo的0.15微米硅碳氮化镓（QGaN15）工艺制造。

该设备工作频率在27.5至31吉赫兹之间，可实现10瓦的线性功率，互调失真产物为-25分贝，小信号增益为22分贝。饱和输出功率为25瓦，功率附加效率为25%。

QPA2212D非常适合支持卫星通信和5G基础设施。

为了简化系统集成，QPA2212D在两个输入/输出端口上均集成了隔直电容，从而与50欧姆完全匹配。

QPA2212D在晶圆上经过100%的直流和射频测试，以确保符合电气规格。

无铅且符合RoHS标准。

特征

•频率范围：27.5–31 GHz

•PSAT（PIN=25 dBm）：>43.4 dBm

•PAE（PIN=25 dBm）：>25%

•功率增益（PIN=25 dBm）：>18.4 dB

•IMD3（37 dBm/音）：<-25 dBc

•小信号增益：22 dB

•偏压：VD=22 V，IDQ=460 mA

•封装尺寸：3.630 x 4.792 x 0.050毫米

应用

•5G基础设施

•卫星通信

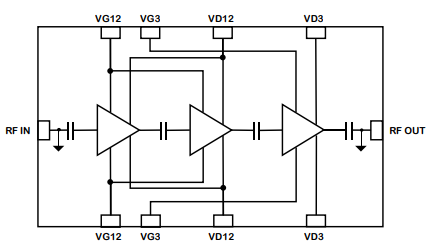

QPA2212D其功能框图如下：
