QPA0708T功率放大器的简述及特征分析

2026/5/27 15:54:58
浏览次数: 1

Qorvo的QPA0708T是一款功率放大器，采用Qorvo的0.15微米硅碳氮化镓（QGaN15）工艺制造，并安装在高导热性标签上。该放大器工作频率在7.9至8.4吉赫兹之间，可实现36分贝的小信号增益、32瓦的线性功率和-25分贝的互调失真产物，饱和输出功率为72瓦，功率附加效率为49.3%。

QPA0708T功率放大器的简述及特征分析

QPA0708T非常适合支持卫星通信。

为了简化系统集成，QPA0708T与50欧姆完全匹配，射频输入端口直流短路，射频输出端口集成有直流阻断电容。

QPA0708T芯片在晶圆上进行100%直流和射频测试，以确保符合电气规格。

无铅且符合RoHS标准。

特征

•频率范围：7.9-8.4 GHz

•PSAT（PIN=18 dBm）：48.6 dBm

•PAE（PIN=18 dBm）：49.3%

•功率增益（PIN=18 dBm）：30.6 dB

•IMD3（42 dBm/音）：-25 dBc

•小信号增益：36 dB

•偏压：VD=26 V，IDQ=904 mA

•封装尺寸：5.817毫米x 6.172毫米x 0.254毫米

应用

•卫星通信

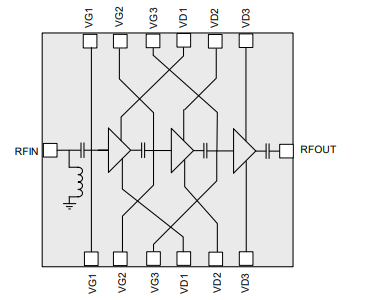

QPA0708T其功能框图如下：

QPA0708T功率放大器的简述及特征分析
