QPA3069高功率S波段放大器的基础信息

2026/5/27 15:59:08
浏览次数: 1

Qorvo的QPA3069是一款封装式高功率S波段放大器，采用Qorvo的0.25微米硅碳氮化镓（SiC）上氮化镓（GaN）工艺（QGaN25）制造。QPA3069覆盖2.7至3.5吉赫兹（GHz）频段，可提供50分贝毫瓦（dBm）的饱和输出功率和25分贝的大信号增益，同时实现53%的功率附加效率。

QPA3069高功率S波段放大器的基础信息

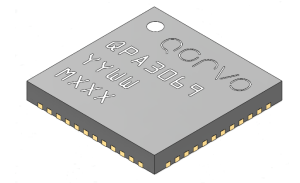

QPA3069采用7毫米x7毫米的48针塑料包覆成型封装。它能够支持多种工作条件，以最大限度地满足系统需求。

凭借良好的热性能，它能够支持一定范围的偏置电压。

QPA3069 MMIC在两个射频端口上均配备了隔直电容，且这些电容与50欧姆相匹配。QPA3069非常适用于军用雷达系统。

无铅且符合RoHS标准。

特征

•频率范围：2.7-3.5 GHz

•PSAT（PIN=25 dBm）：>50 dBm

•PAE（PIN=25 dBm）：>53%

•功率增益（PIN=25 dBm）：>25 dB

•偏置：VD=30V，IDQ=300mA，PIN=25dBm

•封装尺寸：7.00 x 7.00 x 0.85毫米

应用

•雷达

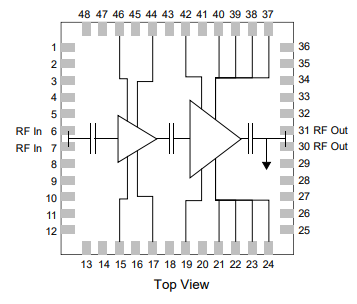

QPA3069其功能框图如下：

QPA3069高功率S波段放大器的基础信息
