TGA2962宽带功率放大器的简述及主要特点分析

2026/5/28 15:18:04

浏览次数: 0

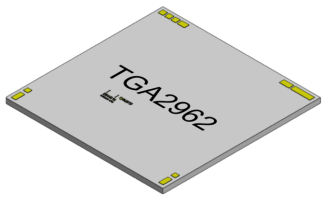

Qorvo的TGA2962是在Qorvo QGaN15 GaN-on-SiC工艺上制造的宽带功率放大器。TGA2962的工作频率为2至20 GHz，在22 V漏极偏压下提供10 W的饱和功率、13 dB的大信号增益和22%的功率附加效率。RF端口匹配50个Ω,包括集成的隔直电容器和RF扼流圈。

宽带功率、增益和效率的这种组合为系统设计者提供了提高系统性能的灵活性，同时减小了尺寸和成本。

TGA2962非常适合军事和商业市场的宽带通信系统、电子战、测试仪器和雷达应用。在晶圆上进行了100%的直流和射频测试，以确保符合电气规范。无铅，符合RoHS标准。

主要特点：

•频率范围：2 – 20 GHz

•PSAT（PIN=27 dBm）：>40 dBm

•PAE（PIN=27 dBm）：>22%

•功率增益（PIN=27 dBm）：13 dB

•小信号增益：20 dB

•偏压：VD=22 V，IDQ=1680 mA

•封装尺寸：3.24 x 3.24 x 0.10毫米

主要应用

•通信系统

•电子战

•雷达

•测试设备

可焊性

仅使用AuSn（80/20）焊料，且暴露于300°C以上温度的时间最长不得超过3至4分钟。
