QPA2962宽带功率放大器的简述及主要特点

2026/5/28 15:47:39

浏览次数: 0

Qorvo的QPA2962是在Qorvo QGaN15 GaN-on-SiC工艺上制造的宽带功率放大器。QPA2962的工作频率为2至20 GHz，在22 V漏极偏压下提供10 W的饱和功率、13 dB的大信号增益和22%的功率附加效率。RF端口匹配50Ω，包括集成隔直电容器和RF扼流圈。

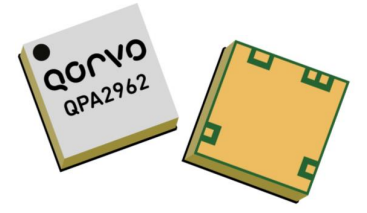

QPA2962采用5 x 5 mm气腔层压封装，为设计人员提供了一种方便的SMT兼容器件，在减小尺寸和成本的同时，提供了宽带功率、增益和效率的宝贵组合。QPA2962非常适合军事和商业市场的宽带通信系统、电子战、测试仪器和雷达应用。

QPA2962无铅，符合RoHS标准。

主要特点：

•频率范围：2-20GHz

•PSAT（PIN=27 dBm）：40 dBm

•PAE（PIN=27 dBm）：22%

•功率增益（PIN=27 dBm）：13 dBm

•小信号增益：19 dB

•偏压：VD=22 V，IDQ=1680 mA

•封装尺寸：5.0 x 5.0 x 1.455毫米

应用

•通信系统

•电子战

•雷达

•测试设备
