HMC-C004分布式宽带驱动放大器的简述及特征

2026/5/29 11:24:49
浏览次数: 2

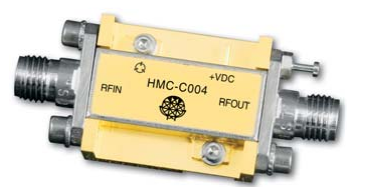

HMC-C004是一款GaAs MMIC PHEMT分布式驱动放大器，采用微型密封模块，带有可更换的SMA连接器，工作频率在10 MHz至20 GHz之间。

HMC-C004分布式宽带驱动放大器的简述及特征

自偏置放大器提供15dB的增益、3-4dB的噪声系数和+24dBm的饱和输出功率，同时需要单个+12V电源。增益平坦度在±0.5 dB时表现出色，与0.01至10 GHz的线性相位偏差为±2度，使HMC-C004成为OC192光纤LN/MZ调制器驱动器应用的理想选择。宽带放大器的输入/输出在内部与50欧姆相匹配，并且在内部被直流阻断。

具备的特征

增益：15dB

饱和输出功率：+24 dBm

50欧姆匹配输入/输出

受监管的供应和偏差排序

密封模块

现场可更换SMA连接器

工作温度-55至+85˚C

HMC-C004宽带驱动器非常适合：

•OC192 LN/MZ调制器驱动器

•电信基础设施

•微波无线电和甚小孔径终端

•军事与航天

•测试仪器

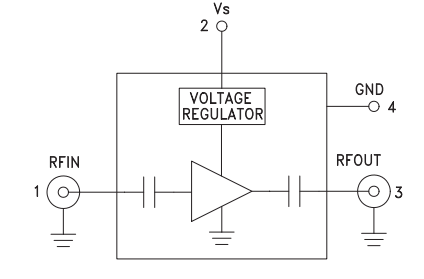

HMC-C004功能图

HMC-C004分布式宽带驱动放大器的简述及特征
