HMC-C026 GaAs分布式功率放大器的简述及特征分析

2026/5/29 11:29:01

浏览次数: 0

HMC-C026是一款GaAs MMIC pHEMT分布式功率放大器，采用微型密封模块，带有可更换的SMA连接器，工作频率在2至20 GHz之间。放大器在1 dB增益压缩下提供31 dB增益、2.5 dB噪声系数、+30 dBm输出IP3和高达+26 dBm的输出功率。

宽带放大器输入/输出在内部匹配到50欧姆，并且是直流阻断的，使HMC-C026成为电子战、ECM雷达和测试设备应用的理想选择。集成电压调节器允许对负极和正极电源引脚进行灵活的偏置，而内部偏置排序电路确保了稳健的运行。

具备的特征

增益：31 dB @ 6 GHz

P1dB输出功率：+26 dBm @ 6 GHz

噪声系数：2.5 dB @ 8 GHz

无杂散操作

受控供应与偏压排序

全密封模块

现场可更换的SMA连接器

工作温度范围：-55°C至+85°C

HMC-C026宽带PA适用于：

•电信基础设施

•微波无线电和VSAT

•军事和航天

•测试仪器

•光纤

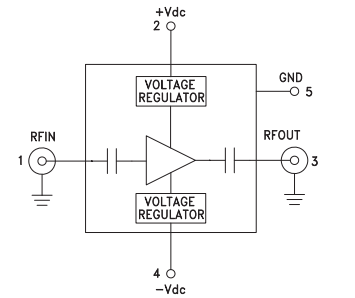

HMC-C026功率放大器功能图
