HMC613LC4B连续检测对数视频放大器简述分析

2026/5/29 11:35:41

浏览次数: 1

HMC613LC4B是一款连续检测对数视频放大器（SDLVA），工作频率为0.1至20 GHz。HMC613LC4B的记录范围为59 dB。

该器件提供4/18ns的典型快速上升/下降时间和14ns的优越延迟时间。HMC613LC4B日志视频输出斜率通常为14 mV/dB。最大恢复时间小于30 ns。

HMC613LC4B采用高度紧凑的4x4 mm SMT陶瓷封装，是高速信道化接收器应用的理想选择。

具备的特征

宽输入带宽；0.1至20 GHz

高记录范围：18 GHz时为59 dB（-54至+5）

输出频率平坦度：±1.5 dB

对数线性度：±1 dB

快速上升/下降时间：4/18ns

恢复时间：26纳秒

单正电源：+3.3V

空间级包装可用

24引脚4x4mm SMT封装：16mm2

HMC613LC4B非常适合：

•电子战、电子情报和瞬时测频接收机

•测向雷达系统

•ECM系统

•宽带测试和测量

•功率测量和控制电路

•军事和航天应用

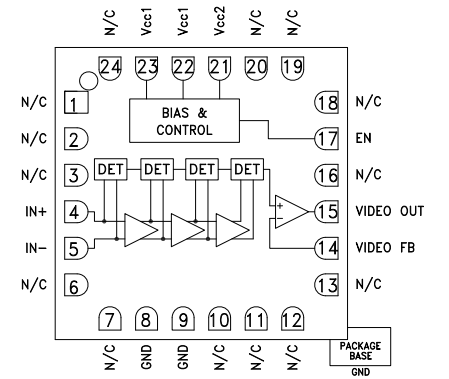

功能图
