OLF300：密封表面贴装高速光耦合器

2026/6/1 14:19:17
浏览次数: 1

OLF300适用于将晶体管晶体管逻辑（TTL）连接到低功率肖特基晶体管逻辑（LSTTL）、TTL或互补金属氧化物半导体（CMOS），以及宽带模拟应用。每个OLF300都有一个发光二极管和一个集成的光电二极管晶体管检测器，安装并耦合在一个定制的8针密封扁平封装中，在输入和输出之间提供1000 Vdc的电气隔离。

与标准光电晶体管相比，集成光电二极管晶体管通过降低基极到集电极的电容，将开关速度提高了几个数量级。内部屏蔽提供了出色的共模抗扰性能。

具备的特征

•密封SMT封装

•电气参数保证在-55°C至+125°C的环境温度范围内

•1000 Vdc电气隔离

•高速，典型速度为1 Mbit/s

•开路集电极输出

•300KHz带宽

•类似于6N135/136、4N55

•耐辐射

•提供100%高分辨率筛查

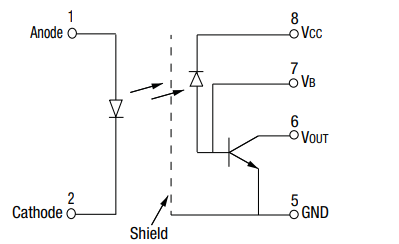

OLF300结构图

OLF300：密封表面贴装高速光耦合器
