OLS300：密封表面贴装高速光耦合器

2026/6/1 14:28:24
浏览次数: 1

OLS300适用于将晶体管晶体管逻辑（TTL）连接到低功率肖特基晶体管逻辑（LSTTL）或互补金属氧化物半导体（CMOS），以及宽带模拟应用。

每个OLS300都有一个LED和集成光电二极管晶体管检测器，安装并耦合在定制的密封表面安装无引线芯片载体（LCC）陶瓷封装中，在输入和输出之间提供1500 VDC的电隔离。与标准光电晶体管相比，集成光电二极管晶体管通过降低基极到集电极的电容，将开关速度提高了几个数量级。

OLS300的器件安装是通过回流焊接或导电环氧树脂实现的。

具备的特性

•电气参数保证在-55°C至+125°C的环境温度范围内

•1500 VDC电气隔离

•高速，典型速度为1 Mbps

•开路集电极输出

•高可靠性和坚固的结构

•类似于6N135/136、4N55型光耦合器

•耐辐射

•可进行高可靠性筛查

OLS300结构图

OLS300：密封表面贴装高速光耦合器

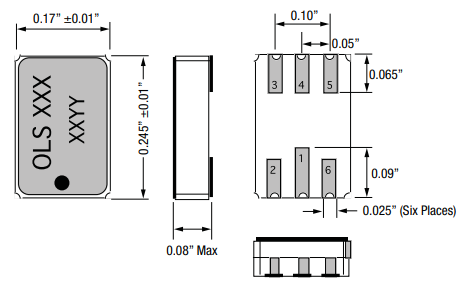

OLS300封装尺寸图

OLS300：密封表面贴装高速光耦合器
