OLS600：密封表面安装，高速施密特触发器光耦合器

2026/6/1 14:32:35

浏览次数: 0

OLS600有一个LED和一个集成的高速检测器，它们安装并耦合在一个6针无引线芯片载体（LCC）封装中，在输入和输出之间提供1500 VDC的电气隔离。

LED发出的光被集成探测器中的光电二极管收集。集成探测器包含一个施密特触发器，该触发器提供抗噪性和脉冲整形的滞后以及集电极开路输出。该产品的典型传播延迟为170ns。共模抑制（CMR）瞬态抗扰度大于1000 V/μs。

设备表面安装是通过回流焊接或导电环氧树脂实现的。

具备的特性

•在-55°C至+125°C的环境温度范围内保证性能

•保证最小CMR瞬态抗扰度>1000 V/μs@300 VCM

•1500 VDC电气隔离

•微处理器兼容驱动器

•开/关阈值滞后

•快速切换：tr，tf=10ns典型值

OLS600结构图

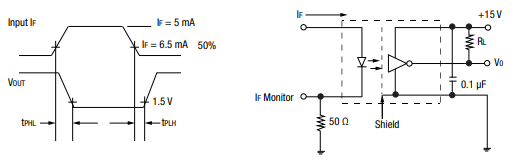

OLS600开关测试电路图
