OLS500：密封表面贴装高CMR、高速逻辑门光耦

2026/6/1 14:44:35

浏览次数: 0

OLS500适用于高速数字接口应用、消除接地回路和输入/输出缓冲。每个OLS500都有一个LED和集成高速探测器，安装并耦合在定制的密封表面安装无引线芯片载体（LCC）陶瓷封装中，在输入和输出之间提供1500 VDC的电气隔离。

LED发出的光由集成探测器中的光电二极管收集，并由高增益线性放大器放大，该放大器驱动肖特基箝位集电极开路输出晶体管。OLS500的典型传播延迟为60ns。内部屏蔽将共模瞬态抗扰度提高到最低1000V/μs。

设备安装是通过回流焊接或导电环氧树脂实现的。

具备的特性

•在-55°C至+125°C的环境温度范围内保证性能

•保证最小共模抑制（CMR）瞬态抗扰度，>1000 V/μs

•1500 VDC电气隔离

•低功耗肖特基晶体管-晶体管逻辑（LSTTL）/晶体管到晶体管逻辑（TTL）兼容

•高速，典型速度为10 Mbps

•低输入LED电流

•类似于6N134、6N137和HCPL2601

•提供100%高可靠性筛查

OLS500结构图

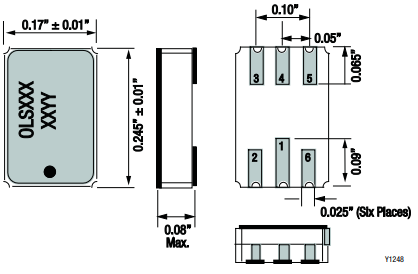

OLS500封装尺寸
