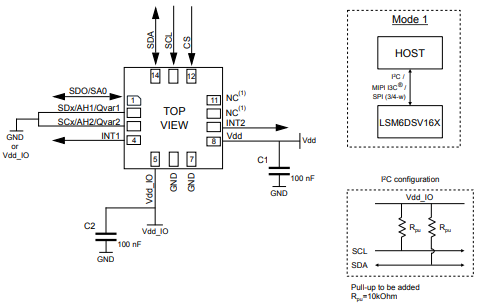

模式1下的LSM6DSV16X电气连接
注意：
引脚保持未连接状态，并焊接到印刷电路板上。
器件核心通过Vdd线供电。电源去耦电容（C1、C2=100 nF陶瓷电容）应尽可能靠近器件的电源引脚（常见的设计实践）。
该设备的功能以及测量的加速度/角速度数据可通过SPI/I²C/MIPI I3C®接口进行选择和访问。
每个传感器的两个中断引脚的功能、阈值和时序均可由用户通过SPI/I²C/MIPI I3C®接口进行完全编程。

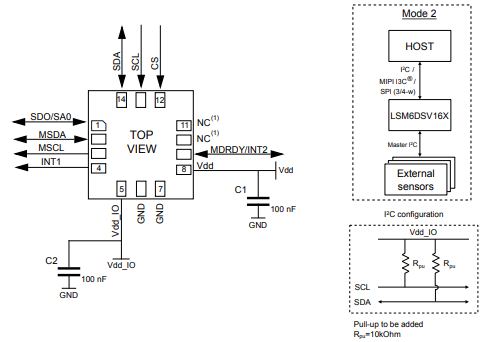

模式2下的LSM6DSV16X电气连接
注意：
引脚保持未连接状态，并焊接到印刷电路板上。
器件核心通过Vdd线供电。电源去耦电容（C1、C2=100 nF陶瓷电容）应尽可能靠近器件的电源引脚（常见设计惯例）。
该设备的功能以及测量的加速度/角速度数据均可通过SPI/I²C/MIPI I3C®主接口进行选择和访问。
每个传感器的两个中断引脚的功能、阈值和时序均可由用户通过SPI/I²C/MIPI I3C®主接口进行完全编程。

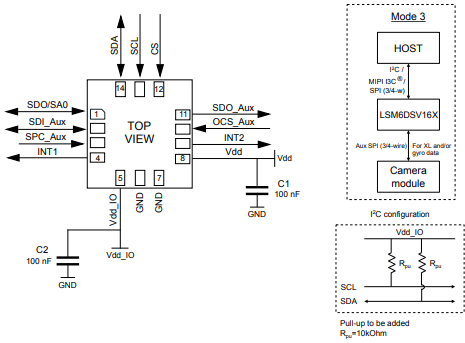

模式3（辅助3/4线SPI）下的LSM6DSV16X电气连接
注意：
当使用模式3时，可以启用或禁用引脚10和11的上拉功能。为避免漏电流，不建议让SPI线处于浮空状态（或当OIS系统关闭时）。
器件核心通过Vdd线供电。电源去耦电容（C1、C2=100 nF陶瓷电容）应尽可能靠近器件的电源引脚放置（这是常见的设计惯例）。
该设备的功能可通过SPI/I²C/MIPI I3C®主接口进行选择和访问。
可通过SPI/I²C/MIPI I3C®主接口和辅助SPI选择并访问测量的加速度/角速度数据。
每个传感器的两个中断引脚的功能、阈值和时序均可由用户通过SPI/I²C/MIPI I3C®接口进行完全编程。
