发电机的工作原理及其示意图

2026/6/11 15:48:00
浏览次数: 2

发电机是一种将机械能转换为电能的装置,广泛应用于电力生产和各种机械设备中。

发电机的基本结构

发电机主要由以下几个部分组成:

定子:固定不动的部分,通常由铁芯和绕组组成,负责产生交流电压。

转子:旋转部分,携带磁场,通常由永磁体或电磁铁构成。

轴:连接机械动力源,使转子旋转。

换向器或滑环(根据发电机类型):用于引出电流。

发电机的工作原理基于电磁感应定律。当机械动力使转子旋转时,转子上的磁场在定子绕组中切割磁力线,产生变化的磁通量。根据法拉第电磁感应定律,这种变化的磁通量在定子绕组中感应出电动势,从而产生电流。

核心步骤:

机械能输入:由蒸汽轮机、水轮机或内燃机等机械动力源提供转轴旋转动力。

转子旋转:转子携带的磁场随轴一起旋转。

磁通变化:转子旋转使定子绕组的磁通量不断变化。

电动势产生:变化的磁通量在线圈中感应出电动势。

电流输出:电动势驱动负载中的电流,实现电能输出。

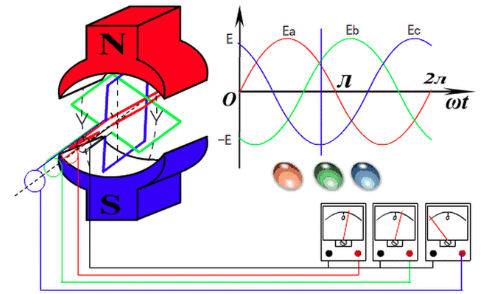

下图是三相交流发电机的工作原理图,可供参考。

发电机的工作原理及其示意图
