基本逻辑门的逻辑符号是什么

2026/6/12 14:25:58
浏览次数: 13

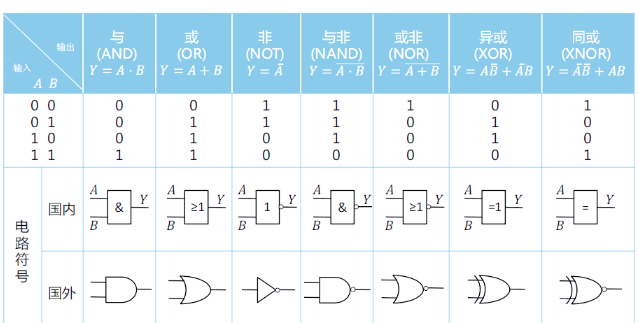

在数字电子学中,逻辑门是实现数字电路基本功能的核心元件。每种逻辑门都对应一种基本的逻辑运算,它们通过输入信号的组合,产生唯一的输出信号。

1. 与门(AND Gate)

与门是最基础的逻辑门之一。它有两个或多个输入,当且仅当所有输入均为逻辑1时,输出才为逻辑1,否则输出为逻辑0。

符号特点:一个扁平的矩形左侧有多条输入线,右侧有一条输出线,形象表示“与”的操作。

2. 或门(OR Gate)

或门的输出只要有任意一个输入为逻辑1,输出即为逻辑1;仅当所有输入为逻辑0时,输出为逻辑0。

符号特点:一个类似弧形的输入侧,向输出侧收拢,输入线从左侧进入,右侧一条输出线。

3. 非门(NOT Gate)

非门又称反相器,具有一个输入和一个输出。它将输入信号取反,即输入为1时输出为0,输入为0时输出为1。

符号特点:一个三角形箭头形状,输出端有一个小圆圈表示反相。

4. 与非门(NAND Gate)

与非门是与门的反相输出,逻辑上等价于先进行与运算再取反。

符号特点:与门符号末端带有一个小圆圈,表示非。

5. 或非门(NOR Gate)

或非门是或门的反相输出,逻辑上相当于先进行或运算再取反。

符号特点:或门符号末端带有一个小圆圈。

6. 异或门(XOR Gate)

异或门在两个输入不同时输出为1,相同时输出为0。

符号特点:类似或门符号,输入侧多一条弧形辅助线。

7. 同或门(XNOR Gate)

同或门是异或门的反相输出,当输入相同时输出为1,否则为0。

符号特点:异或门符号末端带有一个小圆圈。

基本逻辑门的逻辑符号是什么
