MOS管驱动电路的作用及电路图参考

2026/6/17 9:52:11
浏览次数: 0

MOS管驱动电路是专门用来控制场效应晶体管开关状态的电子电路。

主要是由于MOS管的栅极（Gate）输入电容较大，直接用普通逻辑电平或微控制器I/O口驱动往往无法快速充放电，导致开关速度慢、效率低下，甚至影响电路稳定性。因此，需要专门的驱动电路来提供足够的电流快速驱动MOS管的栅极，使其能迅速从关闭状态切换到导通状态，或者反之。

MOS管驱动电路的作用

快速切换

提供瞬时大电流给MOS管栅极充放电，减少开关过程中的延迟，提高开关速度。

电平转换

在不同电压等级之间转换控制信号，适配不同电源和控制逻辑。

保护功能

通过滤波、限流等措施保护MOS管和驱动器件，防止栅极过压或过流损坏。

提升效率

降低MOS管开关过程中的损耗，避免因慢速切换产生的功率浪费和发热。

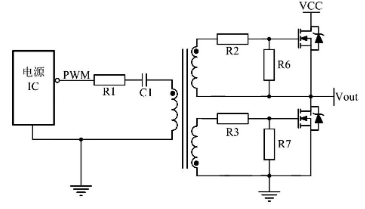

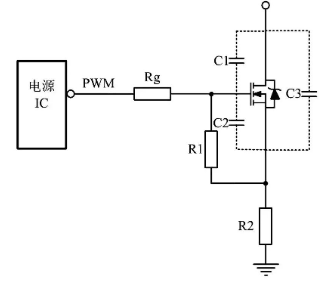

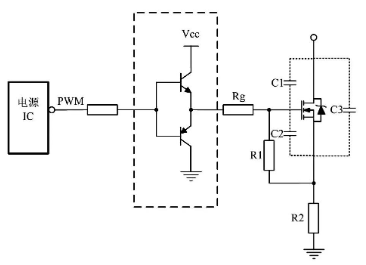

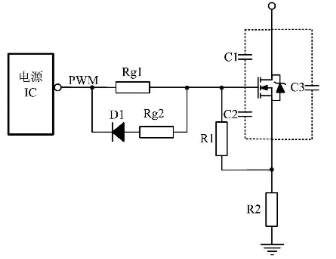

下述是一些关于MOS管驱动电路图，可供参考。
