二极管作为最基本的半导体器件，广泛应用于各种电子电路中。其中，二极管的钳位作用是其重要应用之一，能够有效保护电路元件，稳定信号电平。
钳位作用是指利用二极管限制电路中信号电压的幅度，使其不会超过预设的电平范围。二极管在正向导通或反向截止时，通过导通电流将电压钳制在一定范围，起到“钳位”电压峰值的作用。
1. 钳位电路基本构成
典型的钳位电路由信号源、电阻和二极管组成。二极管接入信号线路，通常在信号电压超过某一参考电平时导通，将多余的电压释放掉，从而限制信号电压峰值。
2. 工作过程解析
正向钳位：当输入电压上升超过二极管的导通电压（约0.7V，硅二极管），二极管导通，电压被钳制在此电平附近，防止电压继续上升。
反向钳位：利用反向连接的二极管，限制负方向的电压超过某一阈值。
通过二极管的单向导电性，能够有效防止信号电压超出限定范围，保护后级电路。
常见的二极管钳位电路类型
1. 单极钳位电路
将二极管直接并联在负载上，限制电压超过参考电平。例如，将二极管正向连接到地线，当电压超过0.7V时导通，电压被钳制。

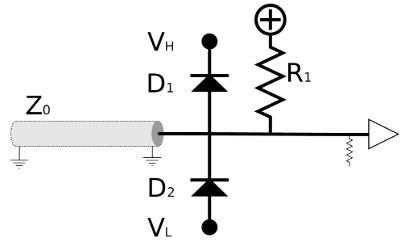

2. 双极钳位电路
使用两个二极管，一正一反置于参考电平上下，分别限制正负方向电压，广泛应用于对称信号保护。
3. 外加参考电压钳位
在钳位电路中引入稳压二极管（齐纳二极管）或设置偏置电压，实现对信号的高级钳位，限制电压在指定的参考电位附近。
二极管钳位作用的特点
保护功能显著：防止电路电压超限，保护器件免受高电压损害，增强电路可靠性
响应速度快：二极管导通迅速，能迅速将超出部分电压钳制，适合处理瞬态信号
结构简单，成本低：由少量元件组成，易于实现，成本较低，是经济有效的电压保护方案
工作电平有限：钳位电压受二极管材料及结构限制，普通硅二极管钳位电压约为0.7V
存在一定的压降：钳位时二极管会产生压降，可能影响信号的正常幅度，设计时需权衡
适合多种信号类型：可用于模拟信号及数字信号的电平钳制，广泛应用于通信、音频及控制电路中
应用举例
浪涌保护：利用钳位二极管防止电源浪涌电压损坏电子元件。
信号调理：限制输入信号幅度，避免超出放大器工作范围导致失真。
数字电路电平转换：确保逻辑信号电平不超标，保护芯片输入端。
模拟电路保护：防止运放输入端超过其允许电压范围。
二极管通过其单向导电特性，实现对电路中信号电压的钳制，有效限制电压峰值，保护电路元件安全稳定工作。钳位电路结构简单、响应快速，是电子设计中常用且经济的保护手段。
