线缆也可能是静电危害的罪魁祸首?

2021/8/9 16:30:14
浏览次数: 18

众所周知,几乎所有的电子元器件都是对静电敏感的,如果处理不当,将恶化元器件的性能,甚至造成彻底损坏。在低温干燥的环境中,极易产生静电,当然静电主要还是通过摩擦产生的。除了我们所熟知的静电产生的原因外,还有一种情况容易被忽略,那就是长线缆的电荷积聚。长线缆为什么会产生静电危害,在哪些场景下会产生静电危害,以及如何进行规避,这些将是本文要重点介绍的内容。


除非特别说明,下文中的线缆都是指射频同轴线缆。


线缆生产过程中电荷是如何积聚的?


简单地讲,射频同轴线缆的结构由内到外依次为:内导体、填充介质、外导体(屏蔽层)以及保护层。在线缆生产过程中,为了检测填充介质是否杂质超标,是否存在受外力导致的畸变等缺陷,需要对其进行介质耐压测试。在整个线缆生产环节中,介质耐压测试是保证线缆质量的关键一环,是必不可少的。

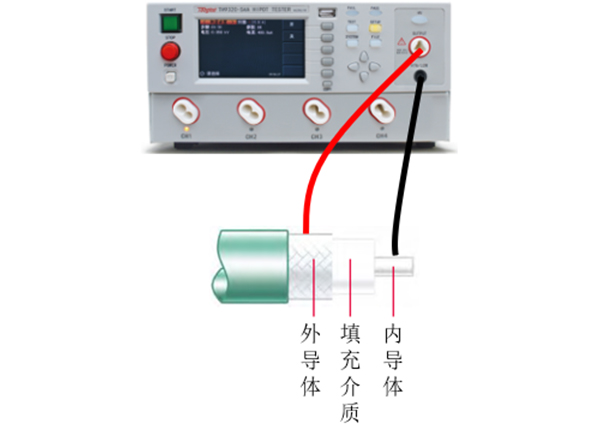

根据同轴线缆的材质和尺寸,介质耐压测试所需要的电压不同,但通常都在kV级别。图1给出了介质耐压测试的连接图,采用DC进行测试,待测线缆的外导体与高压“+”端子相连,内导体与地端子相连。如果填充介质中存在缺陷,将无法承受高压而被击穿,同时检测仪表会给出报错信息。


线缆也可能是静电危害的罪魁祸首?


图1. 同轴线缆介质耐压测试连接图

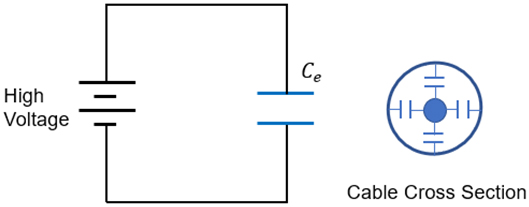

正是在介质耐压测试的过程中,才完成了内、外导体上电荷的积聚。因为同轴线缆内、外导体及填充介质实际构成了一个电容器,当在内、外导体之间施加高压直流时,就相当于对该电容进行充电,其等效电路图如图2所示。如果没有及时对线缆放电,那么内导体和外导体上均带有电荷。电荷的多少取决于所施加的电压,以及同轴线缆等效电容Ce的大小,而等效电容又正比于同轴线缆的长度。因此,当对长达几十米甚至更长的线缆完成介质耐压测试后,内导体上将会积聚大量的电荷。如果不进行妥善处理,无疑会对与之接触的器件或者测试设备带来不可挽回的损害。


线缆也可能是静电危害的罪魁祸首?

图2. 介质耐压测试等效电路图


积聚电荷的危害及预防措施


绝大多数射频测试场景中,都不会涉及上述电荷积聚的问题,但是有一个非常典型的场景就是线缆生产测试。如前所述,线缆生产过程中会进行介质耐压测试,这会导致内导体带有大量的电荷。为了保证同轴线缆的性能和质量,除了要进行上述介质耐压测试外,通常还要测试特征阻抗及阻抗不连续性,检测线缆是否存在断点,有时还需要焊接转接头做成线缆组件,那么测试线缆组件的插损及端口驻波比等参数也是必不可少的。


以上这些电参数测试,需要使用TDR和VNA。完成介质耐压测试这一道工序之后,直接进行这些电气参数的测试,那就要小心了,如果不释放掉内导体上的积聚电荷,很容易烧坏测试设备。经常听到线缆厂家抱怨“TDR和VNA怎么这么脆弱”,为什么测试线缆时又烧坏了TDR模块,又烧坏了VNA。


其实,仪表都是有防静电等级设计的,尤其是VNA。在操作人员防静电措施得当的情况下,之所以会烧坏仪表,多数都是因为内导体积聚的电荷引起的。当将带有电荷的同轴线缆与测试设备相连接时,电荷会通过测试设备的模拟通道流向整个系统的参考地,如果电荷量足够大,将会直接烧坏模拟前端部件。还有一点需要注意,无论是静电放电,还是上述的积聚电荷放电,其对设备通道的损伤具有累积效应——即使一次放电烧不坏模拟通道,但放电次数多了,模拟通道慢慢就坏掉了。


如何规避这种情况呢?


如果要防止积聚的电荷烧坏测试设备,必须要在连接测试设备之前进行放电。放电的方法很简单:将短路器(比如VNA的Short校准件)连接于射频线缆,这样可以保证内外导体相接,将其置于实验室接地端子上即可完成放电!


值得一提的是,还要预防这样一种情况,同轴线缆生产后进行了介质耐压测试,而且做成了比较长的线缆组件,但是之后并没有再进行任何测试。这种情况下,线缆内导体也极为可能带有大量电荷。在使用之前,强烈建议先对这种长线缆进行放电,以防止对其它电子器件或者设备产生危害。
