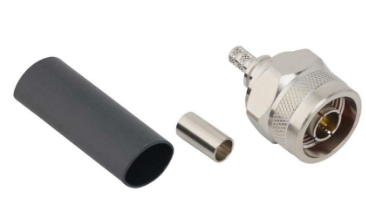

典型的射频同轴连接器主要由中心导体、绝缘体、外导体和外壳组成。组装过程中，需要保证中心导体与电缆中心导体连接良好，外导体与屏蔽层可靠接触，同时保持同轴结构的完整性和阻抗匹配。
组装前的准备工作
材料准备
选择符合设计规格的同轴电缆和连接器，确保接口尺寸和型号匹配。
环境要求
组装过程中应在干净无尘的环境下进行，避免焊点污染和绝缘体损伤。
工具准备
准备专业的剥线工具、烙铁、焊锡丝、助焊剂、镊子以及检验仪器（如放大镜、绝缘测试仪等）。
射频同轴连接器的组装步骤
1. 剥线处理
使用合适的剥线工具，按照连接器标准剥去同轴电缆的外护套，露出屏蔽层和内绝缘层。
剥离外护套时注意长度大小，避免损伤屏蔽层。
剥出内绝缘层，露出中心导体，保持中心导体无损伤且长度符合焊接要求。
2. 预装连接器部件
将连接器的座壳、护套等部件依序装入电缆，但不要立即固定，以便后续焊接调整。
3. 焊接操作
助焊剂涂布：在线芯和连接器中心针插针处均匀涂抹适量助焊剂，提高焊接质量。
烙铁准备：烙铁温度控制在280°C~320°C，避免过热损伤材料。
焊接中心导体：将中心导体与连接器中心针焊接，焊点必须饱满，无虚焊和冷焊现象。
焊接屏蔽层：根据连接器类型，将屏蔽层与连接器的外导体部分焊接或压紧，保证屏蔽层良好接地。
4. 机械固定与防护
完成焊接后，将连接器的固定环、压接套筒拧紧或压接，确保连接器部件固定牢固。
对连接器进行必要的防护处理，例如装接密封圈、防潮罩等。
焊接质量检查
外观检查：焊点均匀光滑，无漏焊、虚焊或焊锡短路。
机械强度：焊接点不松动，连接器各部件固定稳固。
电性能测试：使用网络分析仪或测试仪器测试连接器的反射损耗（VSWR）、插入损耗等射频性能参数。
绝缘测试：确保中心导体与外导体之间绝缘良好，无短路情况。
焊接注意事项和技巧
使用合适的焊锡丝（含松香芯），提高焊点质量。
避免焊接时间过长，防止过热损坏连接器内部结构。
对于较细的中心导体，焊接时要稳固工件，避免导体移位。
根据连接器规格合理调整剥线长度，确保焊接面积充足。
