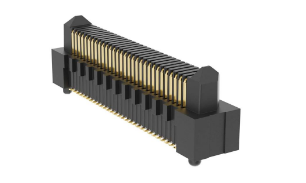

板对板连接器是一种用于连接两块PCB的插头与插座组合，提供电信号和电力传输。其设计允许PCB直接嵌合或通过一定间距连接，广泛应用于通讯设备、计算机硬件、工业控制等领域。
板对板连接器在PCB上的连接方式
1. 焊接方式
板对板连接器多数通过焊接固定在PCB上，常见的焊接方式包括：
通孔插装
连接器引脚穿过PCB上的孔，通过波峰焊或手工焊接固定。这种方式机械强度高，但制造耗时，适用于要求稳固连接的环境。
表面贴装技术
连接器的焊盘直接焊接在PCB表面，无需穿孔，适合高速生产和细密布局，常用于小型化和高密度设计。
2. 机械连接方式
部分板对板连接器设计包含卡扣、锁紧机构或弹簧销，用于辅助连接，两块PCB插合后，通过机械力保持连接稳定，避免焊点承受过多机械应力。
3. 插拔式连接
板对板连接器提供一定的插拔性，允许PCB之间可拆卸。插座安装在一块PCB上，插头安装在另一块PCB上，连接时直插入完成连接，便于维修和更换。
4. 间距与排数设计
板对板连接器根据板间距分为多种类型：
直插式连接：两块PCB平行紧贴，连接器直接插合，适用于空间紧凑的设计。
垂直连接：两块PCB呈90度角，通过L型连接器实现连接。
间距连接：连接器设计特定的板间距，满足散热和组件布局要求。
设计注意事项
焊接工艺匹配：选择合适的THT或SMT连接器，兼容PCB制造工艺。
布局合理：连接器位置设计需避免与其他元件冲突，同时确保信号完整性。
机械强度：对于需要频繁插拔的应用，选择带锁紧或卡扣机构的连接器。
信号频率要求：高频信号应用需考虑连接器的电气特性和阻抗匹配。
常见的应用实例
笔记本电脑主板与显示屏连接：通常采用细间距板对板连接器，通过SMT焊接，支持高密度信号传输。
工业自动化系统：采用通孔焊接的板对板连接器，提高机械稳固性，适应震动环境。
通信设备：多层PCB通过版对板连接器实现高速信号和电源分布，支持模块化设计。
