PMA4-9163+多级中功率GaAs驱动放大器的定义及特性

2026/7/15 14:48:05

浏览次数: 4

PMA4-9163+是一款GaAs MMIC多级中功率驱动放大器，工作频率为9至16 GHz。该放大器在12 GHz下提供23.5 dB的线性增益、大于0.2 W的饱和输出功率和28%的功率附加效率、+52 dBm OIP2和+30.6 dBm OIP3。

该设备在+5 V电源下运行，消耗145 mA的静态电流。该放大器在输入和输出端匹配50Ω，易于实现，并采用行业标准的4×4 mm 24引脚QFN风格封装，便于集成到密集的电路板布局中。

具备的优势

1.平坦的宽带增益和输出功率使该设备非常适合9至16 GHz的宽带系统，这些系统在整个频带上需要至少0.2 W的工作输出功率。

2.高操作OIP2和OIP3提供低带内IM失真产物，使高保真测量系统和通信系统中的信噪比下降降至最低。

3.占用空间小，在密集布局中节省空间，同时提供低电感、可重复的过渡和与PCB的良好热接触。行业标准包装使大批量制造过程中的组装变得容易。

具备的特性

典型线性增益。23.5dB

增益平坦度<±1.5 dB

电源电压，145 mA时为+5 V

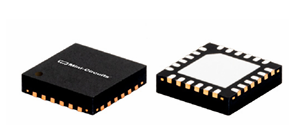

4×4mm 24引脚QFN型封装

应用

回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统

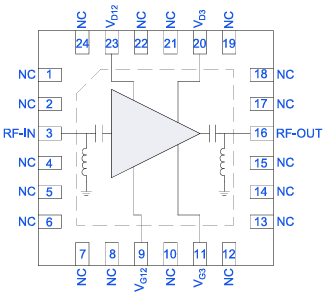

功能图（俯视图）
