PMA4-8243LV+低噪声MMIC放大器的定义及优势分析

2026/7/15 15:01:32

浏览次数: 2

Mini-Circuits的PMA4-8243LV+是一款基于pHEMT的低噪声MMIC放大器，具有高增益和低功耗。该放大器的工作频率为8至24 GHz，具有典型的2.4 dB噪声系数、19.6 dB增益、+7.5 dBm P1dB和+17.0 dBm OIP3。

该器件是自偏置的，需要+3.3 V的电源电压，与50Ω很好地匹配，采用4×4 mm 24引脚QFN式封装，易于集成到密集的电路板布局中。

PMA4-8243LV+的优势如下：

50Ω匹配的低噪声MMIC设备能够实现低系统噪声系数性能，而不需要复杂的基于离散的解决方案。

该放大器的电流仅为39.3mA，非常适合可用功率有限的应用或热管理和电源管理至关重要的密集应用。此外，该型号只需要+3.3 V的电源电压，无需复杂的排序方案来适应多种电压。

占用空间小，在密集的PCB布局中节省了空间，同时提供了低电感、可重复的过渡和与PCB的良好热接触。

具备的特性

增益，典型值。19.6分贝

OIP3，典型。+17.0 dBm

典型噪声系数。2.4分贝

39.3 mA时，+3.3 V电源自偏压

低功耗，129.7 mW

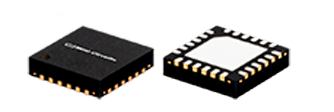

4×4mm 24引脚QFN型封装

应用

回程无线电系统

卫星通信

测试和测量设备

雷达、电子战和电子对抗防御系统

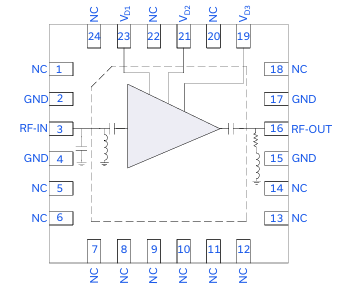

功能图（俯视图）
