GNA-252-5W+是一款工作频率为10 MHz至2.5 GHz的GaN-on-SiC HEMT MMIC高功率放大器。该功率放大器提供平坦增益和高效率，专为要求高输出功率、出色线性度和紧凑占地面积的苛刻射频应用而设计。
当输入功率电平为+26 dBm时，该放大器在宽频率范围内提供超过13 dB的平坦功率增益，提供超过8 W的输出功率，并实现47%的功率附加效率。
在1 GHz时，IM3为-30 dBc，IM5为-57 dBc，POUT为+26 dBm/音调。这种出色的线性度保持了信号的完整性，使放大器成为高保真通信系统的理想选择。该设备由+28 V电源供电，消耗400 mA的静态电流。潜在的应用包括雷达、电子战和蜂窝基础设施。GNA-252-5W+在输入和输出端与50Ω相匹配，使其易于实现。

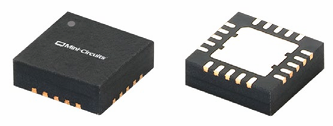

它采用4×4毫米、20引脚QFN型表面贴装封装，确保了优异的热性能和与大批量制造的兼容性。
具备的优势如下：
全频带的高效率、平坦增益和高输出功率实现了长信号覆盖、更高的链路裕度和改进的信号检测能力。
出色的IM3和IM5提供了低带内IM失真产品，实现了干净的多载波操作，并最大限度地减少了高保真通信系统中的信噪比下降。
完全独立的射频接口，不需要外部匹配网络。这减少了组件数量、电路板面积和设计迭代周期。宽温度操作和标准电源电压确保了从原型到生产的国防、卫星和通信平台的兼容性下降。
占用空间小，在密集布局中节省空间，同时提供低电感、可重复的过渡和与PCB的良好热接触。允许在大批量制造过程中易于组装。
常见应用
陆地移动和军事无线电系统
雷达、电子战和电子对抗防御系统
卫星通信

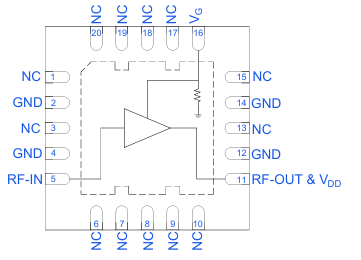

功能图（俯视图）
