HFHKI-7300+陶瓷（LTCC）高通滤波器的简述及特性说明

2026/7/17 14:12:03

浏览次数: 1

Mini-Circuits的HFHKI-7300+是一款微型低温共烧陶瓷（LTCC）高通滤波器，通带为7900至17500 MHz，支持广泛的微波应用。该器件采用紧凑的1210封装，集成了一个针对CPWG表面贴装进行优化的插入器，简化了PCB集成并确保了一致的RF性能。

LTCC制造工艺确保在苛刻的环境条件下具有稳定的电气性能和高可靠性。其单片结构最大限度地减少了固有的非线性，并支持宽的多倍频程通带性能。

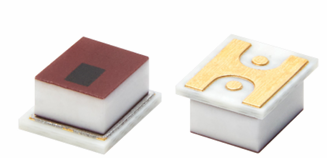

实物概念图

具备的特性如下：

典型低插入损耗。1.5分贝

强阻带抑制

1210表面安装占地面积

功率处理：6 W

集成CPWG插入器，便于SMT集成

应用

X波段和Ku波段雷达系统

电子战和电子对抗系统

微波通信和回程

测试和测量设备

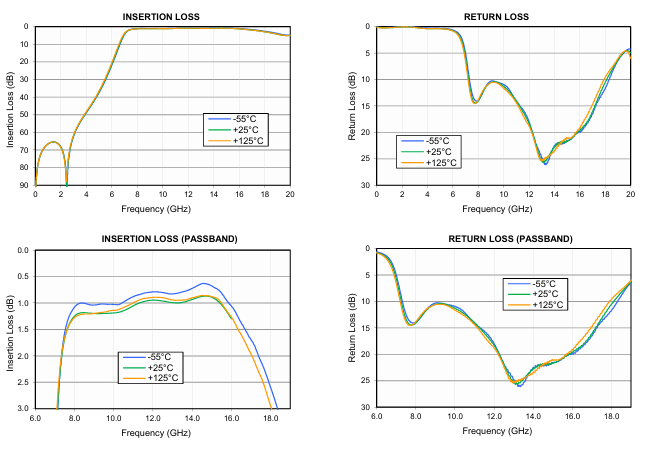

典型性能图
