HFHKI-4000+高通滤波器4.6至15 GHz的简述分析

2026/7/17 14:19:37
浏览次数: 2

Mini-Circuits的HFHKI-4000+是一款4.6至15 GHz高通滤波器，带有集成插入器，支持CPWG接口兼容性。扩展的高频范围使其非常适合需要宽瞬时带宽和可靠抑制低频信号的C波段至Ku波段应用。1210的小尺寸使该滤波器成为密集信号链PCB布局的理想选择，它补充了MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

HFHKI-4000+高通滤波器4.6至15 GHz的简述分析

具备的特性如下

典型低插入损耗。1.1分贝

典型通带回波损耗。17分贝

阻带抑制，典型。67分贝

1210表面安装占地面积

功率处理：6 W

集成CPWG插入器，便于SMT集成

应用

5G/Wi-Fi射频前端

雷达、电子战、电子对抗防御系统

测试和测量设备

微波通信链路

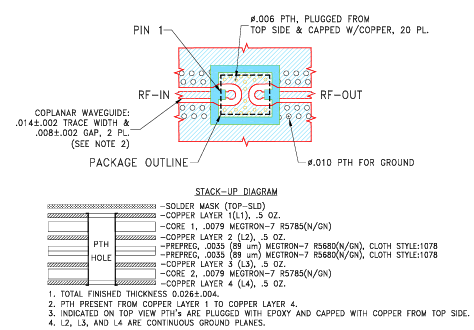

建议的PCB布局（PL-837）

HFHKI-4000+高通滤波器4.6至15 GHz的简述分析
在线留言询价
