HFHKI-5000+陶瓷（LTCC）高通滤波器的简述及特性

2026/7/17 14:26:07

浏览次数: 2

Mini-Circuits的HFHKI-5000+是一种微型低温共烧陶瓷（LTCC）高通滤波器，通带为5.6至16 GHz，支持各种应用。由于其坚固的单片结构，该型号在宽带上提供了1.2 dB的典型插入损耗。

1210的小尺寸使该滤波器成为密集信号链PCB布局的理想选择，它补充了MMIC的尺寸和性能。LTCC制造工艺确保了最小的射频性能变化，同时提供了一种非常适合高湿度和高温极端环境的产品。

具备的特性如下：

典型低插入损耗。1.2分贝

典型通带回波损耗。13.5分贝

阻带抑制，典型。66分贝

1210表面安装占地面积

功率处理：6 W

集成CPWG插入器，便于SMT集成

应用

C、 X和Ku波段雷达系统

EW/ECM宽带接收机

测试和测量设备

高频段无线和回程

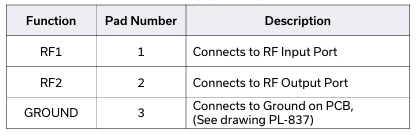

功能图
