ZVA-15453X+同轴功率放大器在25°C下的典型性能图

2026/7/17 14:39:54

浏览次数: 1

Mini-Circuits的ZVA-15453X+是一款同轴中等功率放大器，在15至45 GHz的宽频率范围内提供平坦增益。该型号在单个+10 V电源上运行，典型电流消耗为140 mA，在29 GHz的饱和状态下可提供高达+21 dBm的输出功率。

放大器具有反向电压的直流保护功能，以保护设备在操作过程中如果处理不当，不会受到潜在的损坏。ZVA-15453X+采用坚固、紧凑的外壳（1.85×0.90×0.67英寸），带有2.4毫米母射频连接器。

具备的特性如下：

高PSAT，+18 dBm典型值。

宽带覆盖，15至45 GHz

高输出IP3，+25 dBm典型值。

单+10V电源

反向电压保护

PMA3-15453的理想评估模块+

常见应用

宽带测试和仪器

军事电子战和雷达

K、Ka和Q波段

Ka波段卫星通信变频器的理想LO驱动放大器

5G毫米波和回程无线电系统

航空航天与国防

功能图

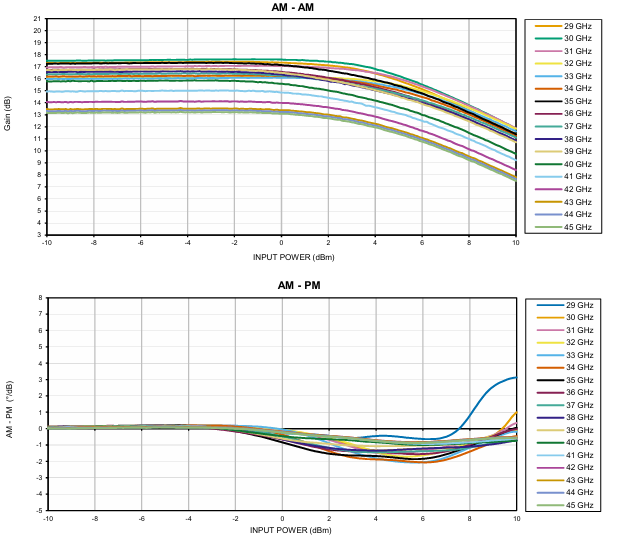

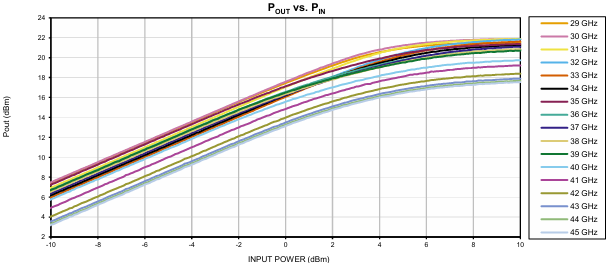

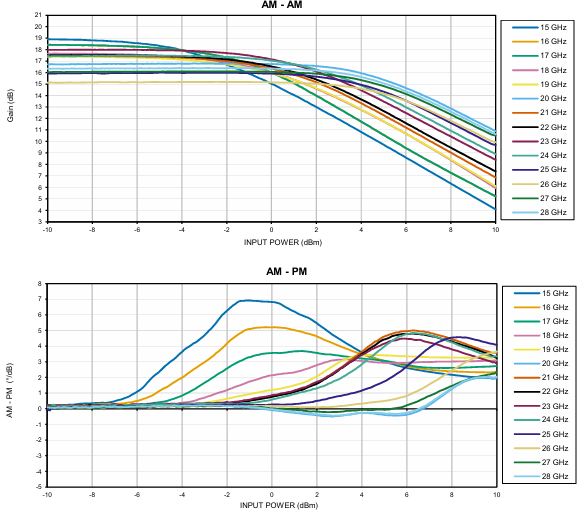

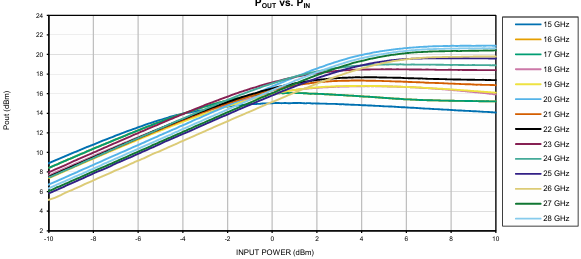

ZVA-15453X+在+25°C下的典型性能图
