TSS1-43ULN+超低噪声MMIC放大器的简述分析

2026/7/17 15:10:39

浏览次数: 2

TSS1-43ULN+是一款基于pHEMT的宽带、超低噪声MMIC放大器，具有高P1dB、高IP3和压控关断能力。该放大器的工作频率为500至4000 MHz，具有典型的0.3 dB噪声系数、19.1 dB增益、+23.9 dBm P1dB和+36.7 dBm OIP3。

这种特性组合使其成为敏感接收器应用的理想选择。TSS1 43ULN+在单个+5 V电源上运行，采用小型、低剖面、1.5×1.5 mm QFN式封装，便于集成到密集的电路板布局中。

具备的特性如下：

典型低噪声系数。0.3分贝

高增益，典型。19.1分贝

OIP3高，典型。+36.7 dBm

快速关机功能，14.1ns

单电源电压，59 mA时为+5 V

1.5×1.5 mm 6引脚QFN型封装

应用

蜂窝基础设施

卫星通信

雷达、电子战和电子对抗防御系统

功能图（俯视图）

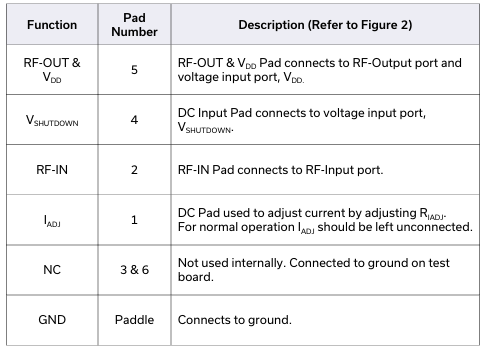

功能描述：
