GNA-63-5W+是一款GaN-on-SiC HEMT MMIC高功率放大器，工作频率为10 MHz至6 GHz。该功率放大器提供平坦增益和高效率，专为要求高输出功率、出色线性度和紧凑占地面积的苛刻射频应用而设计。
当输入功率电平为+26 dBm时，该放大器在宽频率范围内提供典型的12 dB平坦功率增益，提供超过6 W的输出功率，并实现35%的功率附加效率。在3 GHz时，IM3为-32 dBc，IM5为-56 dBc，POUT为+26 dBm/音调。这种出色的线性度保持了信号的完整性，使放大器成为高保真通信系统的理想选择。该设备由+28 V电源供电，消耗400 mA的静态电流。
潜在的应用包括雷达、电子战和卫星通信系统。GNA-63-5W+在输入和输出端与50Ω相匹配，使其易于实现。

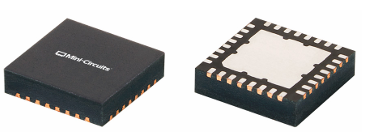

它采用5×5mm、32引脚QFN风格表面贴装封装，确保了优异的热性能和与大批量制造的兼容性。
具备的特性如下：
PSAT，典型值 +38.5 dBm
输出功率，在PIN=+26 dBm时，大于6瓦
PAE，典型值。 35%
大信号增益，典型值12 dB
增益平坦度 < ± 1 dB
IM3，典型值 -32 dBc @ 输出功率 = +26 dBm/音调
IM5，典型值 -56 dBc @ 输出功率 = +26 dBm/音调
电源电压，400 mA时为+28 V
5×5毫米 32引脚 QFN型封装
应用
陆地移动和军事无线电系统
雷达、电子战和电子对抗防御系统
卫星通信
测试和测量系统

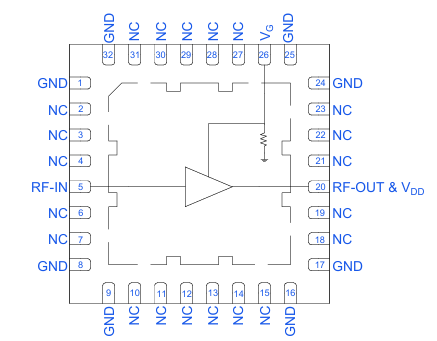

功能图（俯视图）
