LAVI-971VH+双平衡混频器的特性及典型性能数据

2026/7/20 14:22:45

浏览次数: 2

LAVI-971VH+是Mini-Circuits的一款双平衡混频器，最小270MHz，最大970MHz，最大9.5dB转换损耗。

特性

•出色的IP2，典型值为60 dBm。

•非常高的IP3，典型值为33 dBm。

•出色的L-R隔离，典型值为48 dB；L-I隔离，典型值36dB。

•高1 dB压缩，典型值为20 dBm。

•屏蔽金属盖

•可水洗

应用程序

•蜂窝基站

•移动无线电

•国防通信

•工业通信

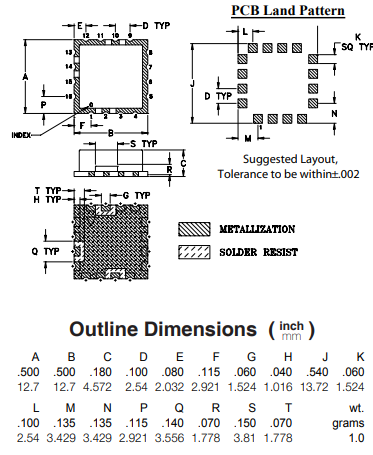

LAVI-971VH+轮廓图

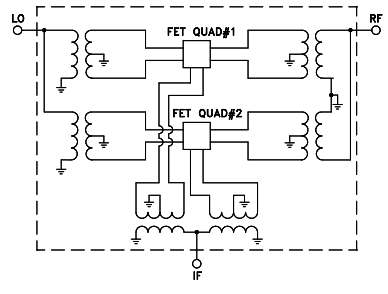

LAVI-971VH+电气原理图

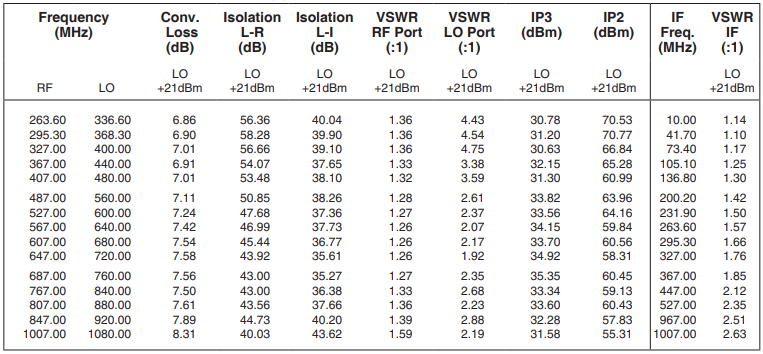

典型性能数据图
