ZMIQ-653H-E+同轴IQ混频器的简述及功能图

2026/7/20 15:11:21

浏览次数: 3

Mini-Circuits的ZMIQ-653H-E+同轴混频器提供18至65 GHz的射频和本振频率范围以及直流至20 GHz的中频频率范围。该器件可用作I和Q调制器/解调器、图像抑制混频器和单边带混频器。

该混合器安装在坚固的1.85毫米/2.92毫米连接器外壳中，适用于组装系统和实验室使用。

ZMIQ-653H-E+包含Mini-Circuits的SMIQ-653H-DG+，适用于I/Q混频器芯片的性能评估。

具备的特性

超宽带射频和本振，18至65 GHz

出色的中频带宽，直流至20 GHz

高L-R隔离，典型值42 dB。

出色的输入IP3，典型值+25 dBm。

可用作上下变频器

应用

5G毫米波和回程无线电

测试与测量

卫星通信

雷达、电子战和ESM防御系统

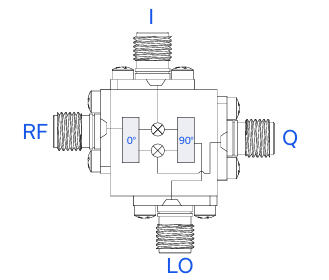

ZMIQ-653H-E+功能图
