ZX60-10203LN+低噪声放大器的基础信息及功能图

2026/7/20 15:17:32

浏览次数: 3

Mini-Circuits的ZX60-10203LN+是一款低噪声放大器，采用MCL自己的基于pHEMT的放大器PMA3-10203+。

该放大器的工作频率为12.5至20 GHz，具有高动态范围，典型的噪声系数为1.9 dB，增益为20 dB，P1dB为+17 dBm，OIP3为+24 dBm。这种特性组合使其成为灵敏、高动态范围接收器应用的理想选择。

ZX60-10203LN+在58 mA的单一+6 V电源下运行，采用坚固、紧凑的一体式外壳（0.74×0.75×0.46“），带有集成SMA母连接器，使其成为苛刻操作条件和拥挤系统布局的理想选择。

具备的特性

典型低噪声系数。从12.5 GHz到20 GHz为1.9 dB

高输出IP3，+24 dBm典型值。

高输出P1dB，+17 dBm典型值。

内部电压调节和反向电压保护

PMA3-10203的理想评估模块+

应用

测试和测量设备

回程无线电系统

雷达、电子战和电子对抗防御系统

卫星系统

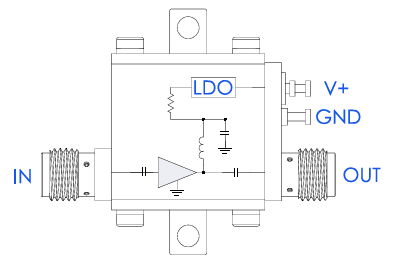

ZX60-10203LN+功能图
