SYDC-20-12UHP+表面贴装双向耦合器的简述分析

2026/7/20 15:28:58
浏览次数: 3

Mini-Circuits的SYDC-20-12UHP+表面贴装双向耦合器为1至150 MHz的应用提供了高达150 W的超高功率处理和0.18 dB的低主线损耗。该型号具有独特的散热器设计，可在高功率下可靠运行而不会过热，使其成为需要高功率能力和小尺寸的系统的理想选择。

SYDC-20-12UHP+表面贴装双向耦合器的简述分析

该耦合器具有安装在8引脚印刷层压板基座上的芯线结构，带有环绕式端子，具有出色的可焊性。该装置尺寸为0.690x0.433x0.028英寸，可容纳密集的电路板布局。

具备的特性

高功率处理，高达150瓦

极低干线损耗，典型值0.20 dB。

回波损耗大，典型值为29 dB

应用

移动电话

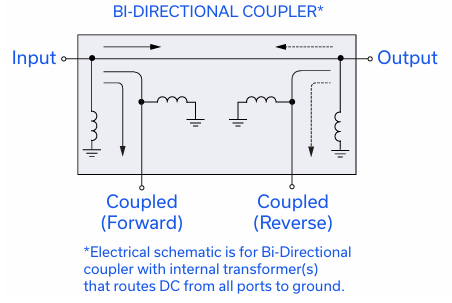

SYDC-20-12UHP+功能图

SYDC-20-12UHP+表面贴装双向耦合器的简述分析
