QCS-502+ LTCC表面贴装功率分配器/合路器的简述

2026/7/20 15:32:30

浏览次数: 3

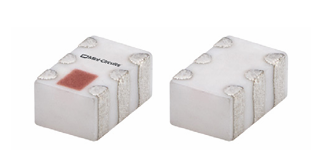

Mini-Circuits的90°功率分配器QCS-502+型号通过在微型EIA-0805外形尺寸中支持全倍频程，提供了行业领先的工作带宽和尺寸组合。出色的相位和幅度不平衡使该组件成为各种系统和子系统设计中使用的通用构建块。

特征

紧凑型0805外形尺寸

宽带正交性能

宽带精度和隔离

应用

5G/6 GHz以下基础设施

I/Q和图像拒绝架构

平衡放大器

相控阵雷达

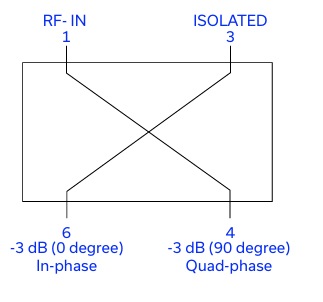

QCS-502+功能图
