TPHK-33+表面贴装LTCC滤波器的定义及优势功能

2026/7/21 14:33:23

浏览次数: 2

TPHK-33+是50Ω LTCC表面贴装直通线设计，提供从直流到30 GHz的低损耗信号传输。它是RF信号链中理想的占位符或路由元件，特别是在预期插入滤波器或频率选择性组件的设计中。

该器件采用LTCC技术制造，在高频应用中具有一致的电气性能、出色的阻抗匹配和可重复性。其紧凑的1008占地面积实现了密集的PCB布局，同时最大限度地减少了寄生效应，使其非常适合现代高频和高密度系统设计。

优势

超宽带直流至30 GHz性能

紧凑型1008包装

典型低插入损耗。30 GHz范围内<1.5 dB

适用于占位符和信号路由应用的理想LTCC直通线解决方案

常见应用

射频信号路由和互连

NL1008C-10封装元件的占位符元件

从直流到30 GHz的宽带信号传输路径

射频信号链的原型设计与评估

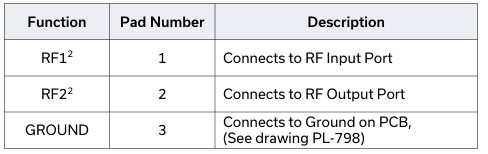

TPHK-33+功能图及配置
