LTCC表面贴装射频变压器NCS1.5-402+的定义及功能尺寸信息

2026/7/21 15:02:51

浏览次数: 2

Mini-Circuits的NCS1.5-402+型是一种紧凑、高性能的解决方案，专为1.3至4.0 GHz的宽带操作而设计。

该组件采用低温共烧陶瓷技术制造，在微型0805表面贴装封装中提供电气稳定性、可重复性和高频操作。

该变压器针对阻抗变换进行了优化，可提供1:1.5的比率，以支持RF信号链中的有效匹配。

凭借在整个工作频带内的低插入损耗和良好的回波损耗，它能够在要求苛刻的射频和微波应用中提高信号完整性和系统效率。

NCS1.5-402+具备的特点如下：

1300至4000 MHz的宽带频率操作

1:1.5阻抗变换比

低插入损耗，典型值0.55 dB。

出色的回波损耗，典型值为13.5 dB

主要应用范围：

5G、6 GHz以下基础设施

Wi-Fi和ISM频段设备

测试和测量设备

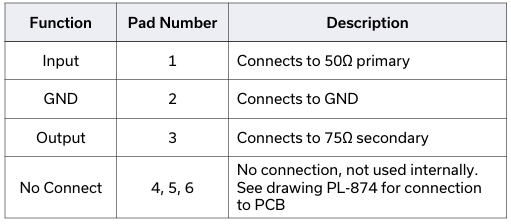

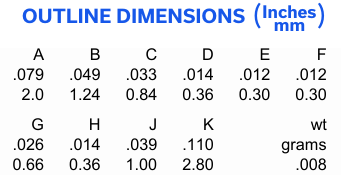

NCS1.5-402+射频变压器的尺寸信息
