ZHPB-500-S+高通滤波器的定义及封装外形图

2026/7/21 15:23:10

浏览次数: 2

Mini-Circuits的ZHPB-500-S+是一款内置宽带连接器封装的高通滤波器。这些单元覆盖0.5-14 GHz带宽，在通带内具有良好的匹配性，在阻带内具有良好的抑制性。

ZHPB-500-S+在高达14 GHz的频率范围内提供良好的回波损耗，典型插入损耗仅为0.9 dB

ZHPB-500-S+连接器类型： SMA

具备的特点如下：

插入损耗低，典型值为0.9 dB

良好的回波损耗，典型值为15 dB

良好的抑制性能，典型值45dB

ZHPB-500-S+高通滤波器的定义及封装外形图

主要应用范围：

测试与测量

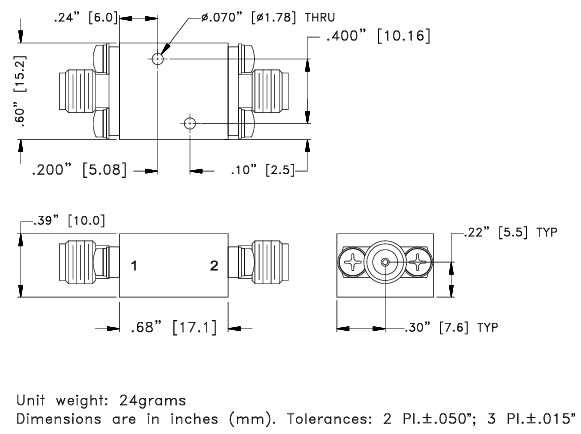

ZHPB-500-S+高通滤波器的封装外形图
