ZHSS-V26G+悬浮基板带状线滤波器的简述及封装尺寸

2026/7/21 15:59:16

浏览次数: 2

Mini-Circuits的悬浮基板带状线滤波器ZHSS-V26G+具有低插入损耗、宽阻带、良好的功率处理和温度稳定性、紧凑的外形和坚固的结构，非常适合恶劣的工作环境，是ECM、ECCM、ELINT和超宽带接收器等宽带仪器和系统的理想选择。

该技术可以实现低通、高通、带通、双工器和多路复用器设计，通带、阻带高达50GHz，阻带宽度大于6倍截止频率。

ZHSS-V26G+主要特点：

插入损耗，典型值1.3 dB。

高抑制，典型值80 dB。

阻带更宽，高达50 GHz

应用

5G应用

卫星通信

军用雷达

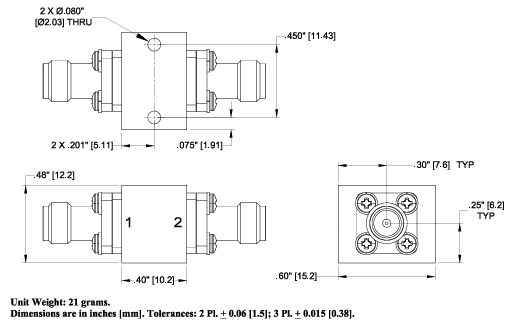

封装尺寸图如下：
