CLF1G0060-10宽带射频功率GaN HEMT的特性和优势、应用程序

2026/7/22 11:27:32

浏览次数: 23

CLF1G0060-10和CLF1G0060S-10是10 W通用宽带GaN HEMT，可用于直流至6.0 GHz。

特性和优势

工作频率为直流至6.0 GHz

10W通用宽带射频功率GaN HEMT

出色的坚固性（VSWR=10:1）

高压操作（50V）

热增强包装

应用程序

商用无线基础设施（蜂窝、WiMAX）

雷达

宽带通用放大器

公共移动无线电

工业、科学、医疗

干扰器

EMC测试

国防应用

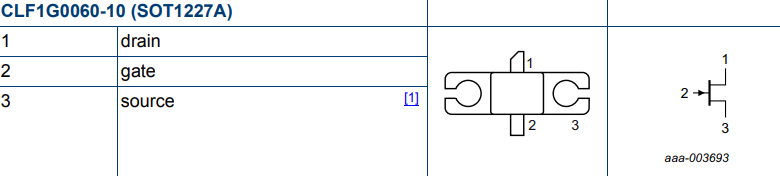

封装及配置图

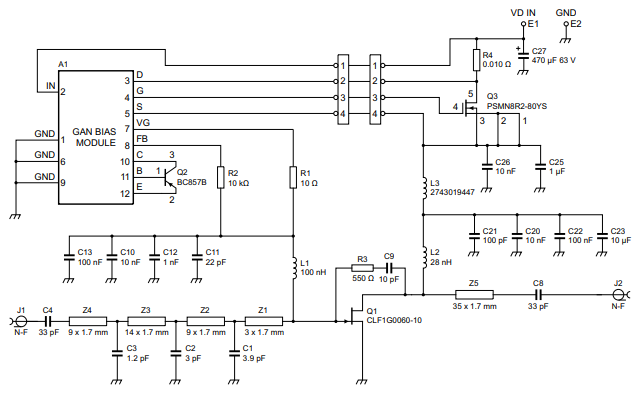

宽带放大器（500 MHz至2500 MHz）演示电路示意图
