BLP15M9S100通用LDMOS射频功率晶体管特性及优势

2026/7/22 13:51:22

浏览次数: 4

BLP15M9S100一种100 W通用LDMOS射频功率晶体管，用于HF至1500 MHz频段的广播和ISM应用。

特性和优势

高效率

集成双面ESD保护

卓越的坚固性

高功率增益

卓越的可靠性

易于控制电源

应用

工业、科学和医疗应用

广播发射机应用

用于连续波应用的射频功率放大器

AB级操作的坚固性

BLP15M9S100能够在以下条件下承受与VSWR=10:1相对应的负载失配：VDS=32V；在RF开发板上，使用脉冲CW RF信号，在额定负载功率下f=1400MHz，该信号具有~150ns的上升和下降时间。

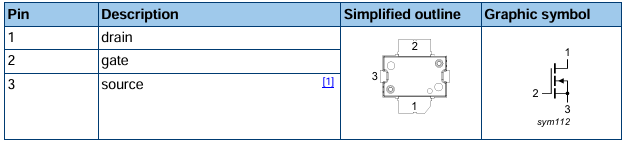

BLP15M9S100引脚配置及信息
